UTILISATION DE L’OSCILLOSCOPE



I. UN NOUVEL APPAREIL DE MESURE : L’OSCILLOSCOPE

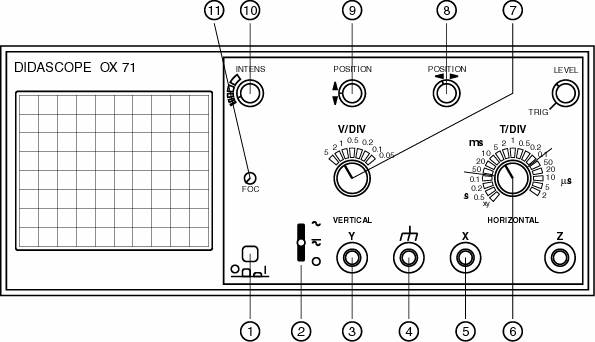

1) Fiche technique



1

interrupteur marche/arrêt



7

sensibilité verticale

2

sélecteur



8

réglage de la position horizontale

3

borne d’entrée Y



9

réglage de la position verticale

4

borne de masse



10

réglage de la luminosité

5

borne d’entrée X



11

réglage du diamètre du spot

6

réglage du balayage







2) Réglage initial

Mettre l’appareil sous-tension : bouton [1].

Déclencher le balayage : sélectionner une petite valeur du bouton [6].

Placer le sélecteur [2] sur la position 0.

Régler la luminosité et la taille du spot (point lumineux) : boutons [10] et [11].

Déplacer le spot verticalement pour qu’il décrive la ligne horizontale centrale : bouton [9]. Cette manipulation permet d’indiquer à l’oscilloscope où doit se situer la valeur 0 V sur l’écran.

3) Branchements

L’oscilloscope est un appareil qui mesure une tension et la durée, puis affiche le graphique représentant les variations de la tension au cours du temps.

Comme le voltmètre, il se branche en dérivation et on utilise ses bornes Y et ^ (masse) ([3] et [4]).

II. VISUALISATION D’UNE TENSION CONTINUE

1) Sans balayage

Réaliser le circuit schématisé ci-contre et brancher l’oscilloscope : la borne Y sur le pôle + du générateur, la masse sur la borne -.

1)  Avec l’aide du professeur, faire apparaître ces branchements sur le schéma du circuit.

Régler la sensibilité verticale [7] sur 5 V.

Placer le sélecteur [2] sur la position @ et le bouton de balayage [6] sur la position XY.

2)  Représenter le spot sur l’écran n° 1.

3)  Régler la sensibilité verticale [7] sur 2 V. Tracer le spot sur l’écran n° 2.

4)  Sur l’appareil, on peut lire l’unité de la sensibilité verticale : V/div (volt par division). Quel autre nom pourrait-on donner à la « sensibilité verticale » ?..........................................................

5)  Justifier les positions du spot pour les écrans n° 1 et n° 2.

Ecran n° 1

……………………………………

Ecran n° 2

……………………………………

2) Avec balayage

6)  Enclencher le balayage [6], sélectionner des valeurs de plus en plus petites. Qu’observe-t-on à l’écran ? ………………………………………………………………………………………….

7)  Sur l’appareil, on peut lire l’unité du balayage : s/div (ou ms/div ou encore ms/div). Quel autre nom pourrait-on donner au « balayage » ? ………………………………………………………



III. VISUALISATION D’UNE TENSION ALTERNATIVE

Réaliser le circuit ci-contre.

Placer le sélecteur [2] sur la position ~.





Mesure de la valeur maximale

Mesure de la période



Sélectionner la sensibilité verticale qui facilite selon vous la mesure de UMax.



Avant de recopier la courbe affichée sur l’écran n° 3, appeler le professeur pour vérification.



Ecran n° 3

Sensibilité verticale :……………

Balayage :………………….……



8)  Mesurer la valeur maximale de la tension et écrire le calcul.

………………………………………………

………………………………………………



Sélectionner le balayage qui facilite selon vous la mesure de T.



Avant de recopier la courbe affichée sur l’écran n° 4, appeler le professeur pour vérification.



Ecran n° 4

Sensibilité verticale :……………

Balayage :………………….……



9)  Mesurer la période de la tension et écrire le calcul.

………………………………………………

………………………………………………
